一、不同材料最小壁厚要求

模型打印完成后要經過酒精清洗、去支撐、打磨噴砂等工序，所以需要一定的強度，厚度決定工件的強度。

推薦模型壁厚2MM打印效果較好；設計模型出現薄壁時，請參考以上標準。

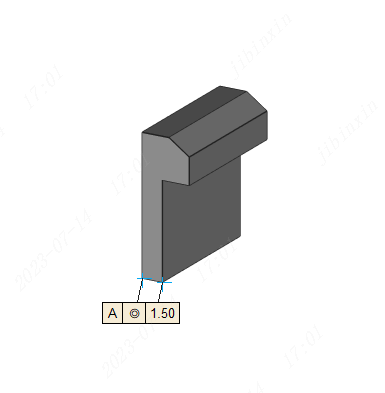

凸起定位、卡扣等結構推薦壁厚1.5mm以上；

打印全彩樹脂文創類產品，碗、花瓶、碟子等結構推薦壁厚2MM以上；

二、凹凸字體設計要求

1、凹字體設計

2、凸字體設計

3、貼圖上色字體設計

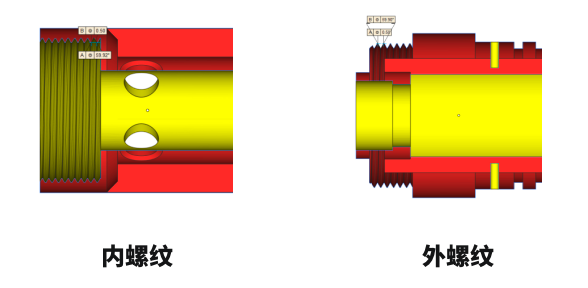

三、螺紋設計要求

影響非標螺紋3d打印的主要兩個因素：螺距和牙型角

螺紋配合間隙需要參考模型間隙，設計無間隙配合會出現裝配不了或者裝配困難，316L金屬打印建議攻牙；標準螺絲最小為M6粗牙。

建模軟件里的裝飾螺紋線只是描述特定孔的屬性，并非真實結構，是沒辦法打印出螺紋的。如需打印螺紋，需要把螺紋結構建模出來。

四、模型間隙

1、裝配間隙（裝配件，螺紋配合）

設計模型為裝配體，請務必滿足裝配最小的間隙要求，否則會出現裝配過緊，不好拆卸，或者裝配不上現象。

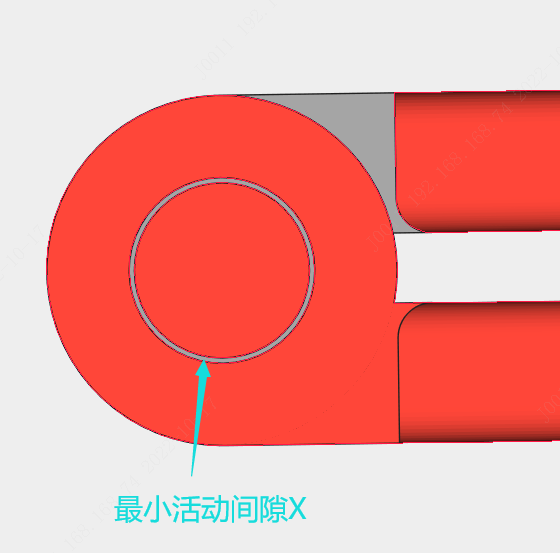

2、一體成型可活動模型間隙

    模型一體打印活動關節需要遵循一定要求如下圖所示：

    以上是簡單結構的單邊最小間隙，并非所有結構都適用。

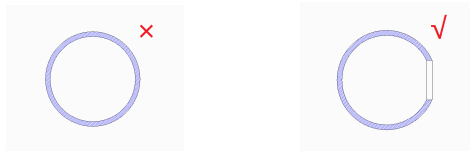

五、鏤空設計逸料孔大小要求

模型如果設計是鏤空的，需要在合適的面設計逸料孔，以排出內腔未固化的樹脂或者粉末如下所示：

1、逸料孔最小直徑是2.5mm；

2、當逸料孔直徑設計小于3mm時需要設計兩個孔，否則樹脂流不出來和腔體清洗不干凈一段時間后工件可能會出現破裂；

3、逸料孔的大小數量適合需根據模型來確定；

4、空腔里面的支撐或者材料沒辦法完全去除，除非逸料孔設計的足夠大，能讓工具伸進去將支撐或者材料去除；

5、全彩樹脂不支持鏤空設計，鏤空會導致內部支撐不能去除；

六、微孔深度設計要求(盲孔、深孔、通孔)

模型設計有微孔深孔時，請參考以上標準。噴漆噴油件，孔徑需要2mm以上，避免孔內材料殘留、堵塞等情況。

各類材料孔徑的公差說明：

1. 樹脂 ：±0.3mm，樹脂孔一般會收縮在0.3mm以內；

2. 尼龍 ：±0.3mm，尼龍孔打印出來誤差在±0.1mm~0.2mm，受擺放位置和冷卻的影響，孔綜合公差一般也會收縮在0.3mm以內；

3.工程塑料：±0.4mm，ABS一般孔會收縮0.2mm~0.4mm左右；

4. 金屬：±0.5mm，實體內部有空缺結構的尺寸公差在-0.5mm以內 (如圓環、套筒、孔類零件的內徑尺寸公差-0.5mm；殼體內部長寬尺寸公差-0.5mm)，孔壁越厚，孔收縮越大；

5. 全彩樹脂：±0.2mm，孔的誤差在±0.1mm~0.2mm；

說明 ：

1）通常孔一般都是收縮變小的， 變大的情況較少；

2）金屬件，如果客戶對孔的公差要求較高，建議預留加工余量，后期自行精加工處理；

七、小柱子設計要求

模型設計有定位柱時，請參考以上標準

八、異形件

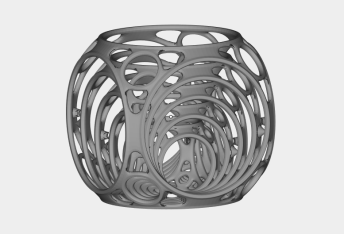

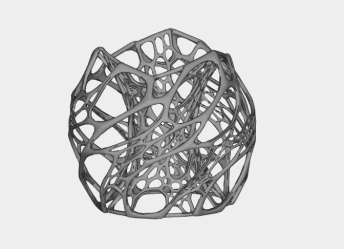

異形件主要以鏤空結構為主占用空間大，如下圖所示：

當設計為異形件且符合打印要求，會適當增加一定特殊費用；

全彩樹脂異形件需要做透明全包裹打印；

?

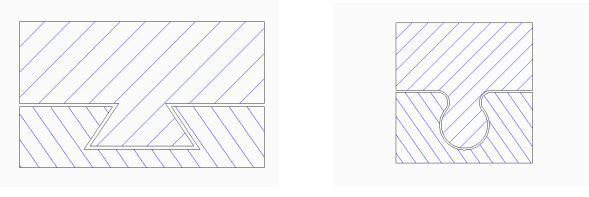

九、拼接件設計要求

我司強烈建議用戶遵循一個文件一個零件的打印原則，這樣能有更多樣化的編程、擺放方式，能打印出更好的外觀以及尺寸精度。

如做拼接件打印，需對打印效果要求不高，連接桿壁厚需大于2MM，單個文件連接數量少于10件，并且能接受變形、明顯層紋、尺寸誤差較大、斷裂缺失、表面質量差等風險打印。

拼接模型打印不支持打印工程塑料、金屬材料和全彩樹脂打印。

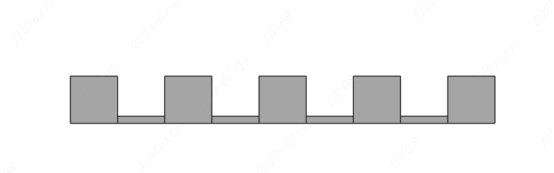

拼接模型數量在2個（包括2個）以上，按單個模型0.5元/個加收費用，如下圖5個小零件拼接在一起，加收費用5 x 0.5=2.5元。

?

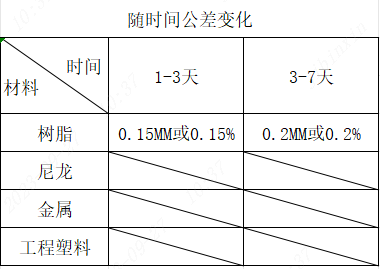

?十、精度知識 （不變形、未噴油噴漆情況）

樹脂材料精度：100MM以內±0.2MM，100MM以上±0.3%；

尼龍材料精度：100MM以內±0.3MM，100MM以上±0.4%；

工程塑料材料精度：100MM以內±0.3MM，100MM以上±0.4%；

金屬材料精度：100MM以內±0.3MM，100MM以上±0.4%（和模型結構尺寸大小有關）；

全彩樹脂精度：100MM以內±0.2MM，100MM以上±0.3%；
